半导体晶圆缺陷检测标准流程

更新时间：2026-01-27 点击次数：68

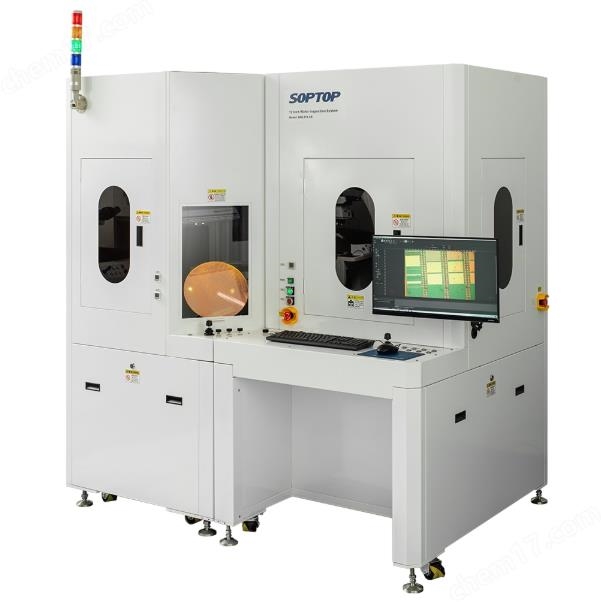

　　半导体晶圆缺陷检测是确保芯片良率的关键环节，涵盖前道制程监控和后道成品检验。标准检测流程遵循"准备→宏观检查→微观检测→数据分析→结果判定"的闭环管理，具体操作如下：

　　一、半导体晶圆缺陷检测前准备

　　环境确认：检测区域需满足洁净度要求（通常Class 100或更高），温湿度控制在20-27℃、湿度≤80%，避免静电干扰。设备预热：开机后预热30分钟，使光学系统温度稳定。执行自动校准程序，检查光源强度、相机对焦、载台水平度等关键参数。晶圆准备：使用真空吸笔或专用镊子取放晶圆，确认晶圆编号与工单一致，检查晶圆表面无明显污染或损伤。

　　二、宏观检查流程

　　将晶圆放置于载台，通过宏观检查系统进行360°旋转观察。明场照明下检查正反面及边缘区域，识别肉眼可见的划痕、崩边、大面积污染等宏观缺陷。对于边缘区域，调整晶圆倾斜角度（通常正反面各70°-160°），确保无漏检。发现宏观缺陷时，在晶圆边缘标记位置，便于后续追溯。

　　三、微观检测操作

　　参数设置：根据晶圆工艺层选择合适的光学模式（明场、暗场、偏光或DIC），调整光源波长和入射角度。设置检测区域、扫描步长和灵敏度阈值。自动扫描：启动自动检测程序，设备按预设路径扫描晶圆表面。对于关键区域，可提高扫描密度或单独设置检测参数。缺陷捕获：系统自动识别颗粒、划痕、桥接、残留等缺陷类型，记录缺陷坐标、尺寸和图像信息。

　　四、数据分析与判定

　　缺陷分类：检测完成后，系统自动生成缺陷分布图。操作人员需复核缺陷类型，排除假信号。对于可疑缺陷，可调用高倍率镜头或SEM进行复检确认。结果判定：根据缺陷数量、尺寸和位置分布，对照产品规格要求进行判定。关键缺陷需追溯至工艺步骤，分析根本原因。数据存档：保存检测报告，包括缺陷分布图、统计数据和原始图像，便于质量追溯和工艺优化。

　　五、注意事项

　　半导体晶圆缺陷检测过程中需避免频繁开关机，保持设备稳定运行。不同工艺层的晶圆需采用不同检测参数，建议建立标准检测模板。定期清洁光学镜头和载台，防止灰尘影响检测精度。对于翘曲晶圆，需降低载台移动速度，防止碰撞损伤。检测数据需及时备份，建立缺陷数据库用于长期趋势分析。

　　标准化的半导体晶圆缺陷检测流程可有效提升缺陷检出率，减少误判和漏检，为半导体制造提供可靠的质量保障。操作人员需经过专业培训，熟悉设备性能和产品规格要求。
